ILS-F10激光掃描傳感器 -國產好貨推薦

發布日期：2018-08-13 21:46:23 發布人：上海銳譽實業有限公司
來源：

隨著技術的發展，我國傳感器好產品也是不斷創新研發，下面來推薦下國產好貨因泰立ILS-F10激光掃描傳感器，感興趣的可以關注了解下；該產品可以較好的替代SICK 1系列產品，LMS11, LMS141, LMS151等產品

ILS-F10 激光掃描測量傳感器采用時間飛行（TOF）測距原理，融合了光學、電學、機械運動學等多學科領域前沿技術，實現在 270°視場角、30 米距離范圍

內的±3cm 的精確測量。ILS-F10 是一款工業級別的掃描式激光測量傳感器，對使用環境要求寬泛，室內、室外均能可靠工作，特別是采用了智能多次回波技術、

精確溫控系統以及可靠密閉性設計，使得其在惡劣天氣如雨、霧、雪、高低溫環境下依然能夠保證可靠工作。

ILS-F10產品特點
? 激光防護等級 1 級，人眼安全
? 大視場、長距離、高速、精確測量 0°～270°/30m/50Hz/±3cm
? 智能回波處理技術，適合雨、霧、雪等惡劣環境
? 精確溫控設計，工作溫度范圍-30℃～+50℃
? 可靠密閉設計，IP67
ILS-F10應用場合
? AGV 智能車
? 安全區域監控
? 車型識別
? 交通流量統計
? 避障與導航

? 智能機器人

ILS-F10性能參數
項目技術參數 項目技術參數

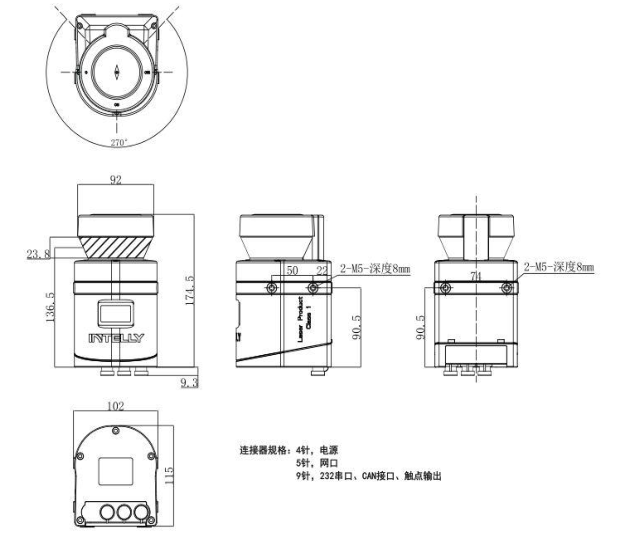

掃描角度范圍 0°- 270° 外殼尺寸 174.5mm * 115mm * 102mm
角度分辨率 0.5° 回波處理多次回波，智能選擇
測量距離范圍 0~30m 激光波長 905nm
測量距離精度 ±3cm 工作環境
溫度：-30℃~+50℃
最大相對濕度：95%
掃描頻率 50Hz 防護等級 IP67
激光安全等級
符合 GB7247.1-2012
1 類激光人眼安全要求
外殼材料鋁合金
供電電源
DC24V±10%
功率≥38W（其中工作
功耗 8W，加熱功耗
30W）
開關量輸出
2 路繼電器輸出，兩端電
壓 0-400V （ DC or AC
peak），電流≤120mA
通訊接口
1 路 Ethernet
1 路 RS232
1 路 CAN
重量 1.25Kg

ILS-F10管腳定義
針腳電源線-四芯航空插頭網口線-五芯航空插頭信號線-九芯航空插頭
1 +24V DC（加熱電源正） RX+ CH（CAN_H）
2 0V DC（加熱電源地） RX- CL（CAN_L）
3 +24V DC（工作電源正） TX- TX（RS232 信號發送）
4 0V DC（工作電源地） TX+ RX（RS232 信號接收）
5 GND（RS232 信號地）
6 OUT11（檢測結果觸點輸出）
7 OUT12 （檢測結果觸點輸出）
8 OUT21 （檢測結果觸點輸出）
9 OUT22 （檢測結果觸點輸出
